WH系列圓弧齒圓柱蝸輪減速機型號說明及標記示例

1、本機結構為單級，包括以下四種：

（1） WHT 通用型（2） WHX 蝸桿在下型 （3） WHS 蝸桿在上型（4） WHC 蝸桿在側型

2、中心矩A mm

本系列規(guī)定為42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三種。

3、公稱傳動比:  本系列為8、10、12.5、16、20、25、31.5、40、50共九種。

4、裝配形式:用羅馬數(shù)字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”

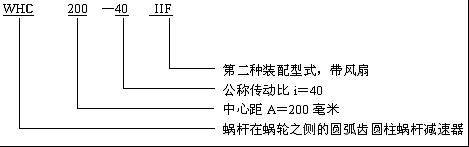

5、標記示例：
