6角度
6.1名義螺旋升角
蝸桿分度螺旋線通過蝸桿喉平面一點的螺旋升角。
6.2蝸桿起始角

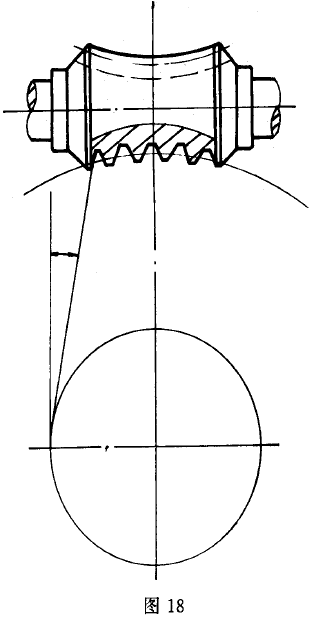

母平面與中間平面的交線從與蝸桿軸線垂直的位置轉至母平面包絡運動的初始位置間的角度，見圖18。
平面二次包絡環面蝸桿傳動術語角度
6.3蝸桿包圍角

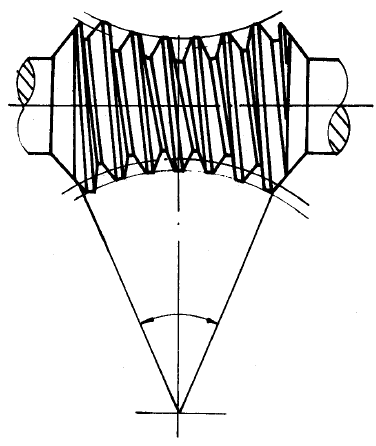

在中間平面上蝸桿齒寬所對應的蝸輪圓心角，見圖19。
平面二次包絡環面蝸桿傳動術語角度
圖19
6.4齒寬角
蝸輪分度圓弧所對應的圓心角，見圖20。
平面二次包絡環面蝸桿傳動術語角度
6.5母平面傾角

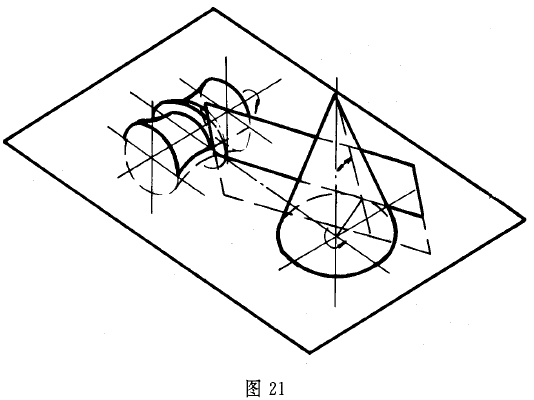

蝸桿螺旋齒的母平面與其回轉軸線的夾角，見圖21。
平面二次包絡環面蝸桿傳動術語角度
6.6蝸桿工作半角
在中間平面上蝸桿齒寬所對應蝸輪圓心角之半。
6.7齒距角
蝸輪計算圓上兩相鄰同側齒廓上的相應點弧長所對應的圓心角，見圖22。
平面二次包絡環面蝸桿傳動術語角度
6.8蝸輪計算圓名義壓力角

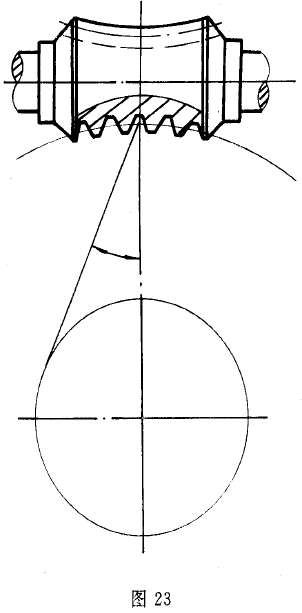

過蝸輪計算圓上的一點所作的主基圓切線和該點的徑向線之間的夾角，見圖23。
平面二次包絡環面蝸桿傳動術語角度
